真空バルブ

高度な構造、優れた性能、使いやすさ、高い信頼性と耐久性

真空バルブ メーカー

開発真空装置株式会社2000年に設立され、真空ポンプと真空システムの研究開発、製造、販売を専門とする企業です。なので中国真空バルブ メーカーと真空バルブ サプライヤー,「革新と開発、現実的な開発」という企業精神を常に守り、「卓越性」の品質方針を守り、「誠実さと誠実さ」のサービス理念を実行します。私たちの真空バルブまた、他の製品は一連の信頼できる機関の認証に合格し、多数の国内特許と名誉証明書を取得しており、テクノロジーのリーダー的地位を確保しています。20年近くの絶え間ない努力の末、同社はより大きな発展を遂げ、完全な品質管理システムを確立し、特にかなり完全で効率的で信頼性の高い大規模な真空装置の設計と製造能力を備えています。生産システムと品質スライディングバルブ真空ポンプ、ルーツ真空ポンプ、スクリュードライ真空ポンプの制御システム。
真空バルブ

真空バルブ

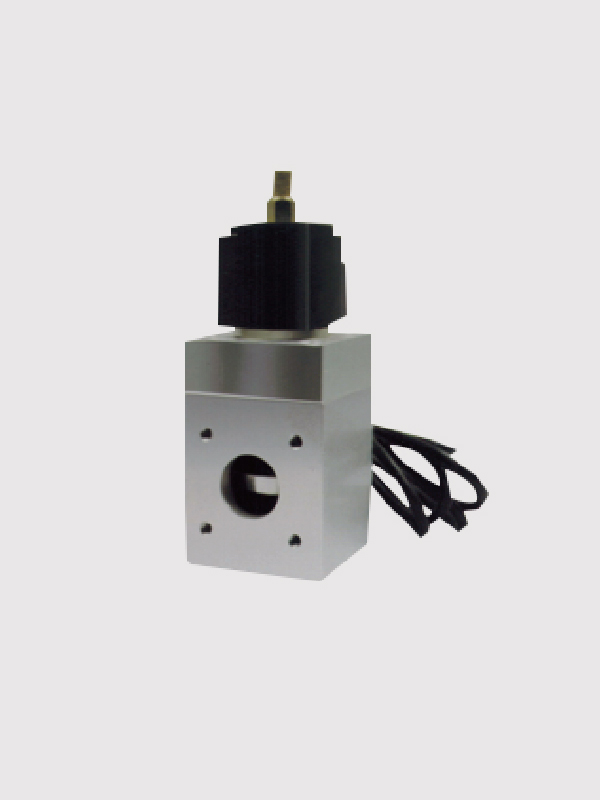

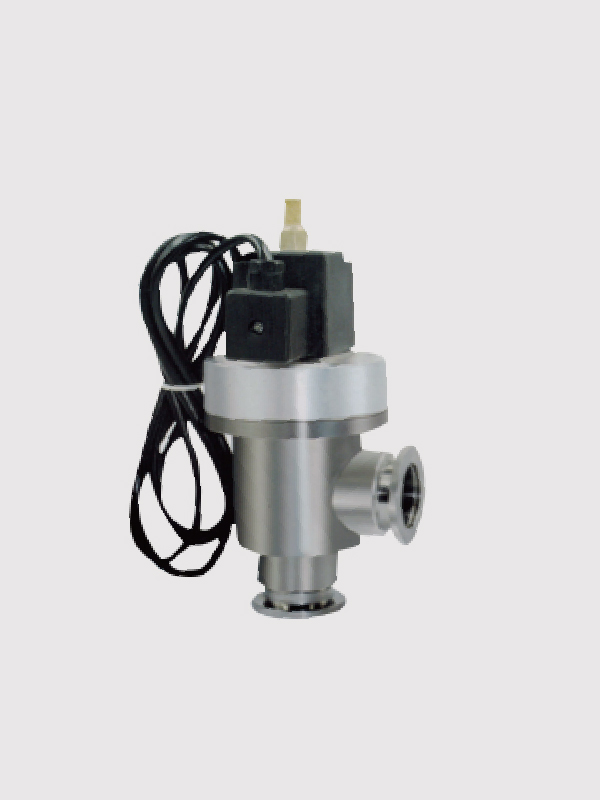

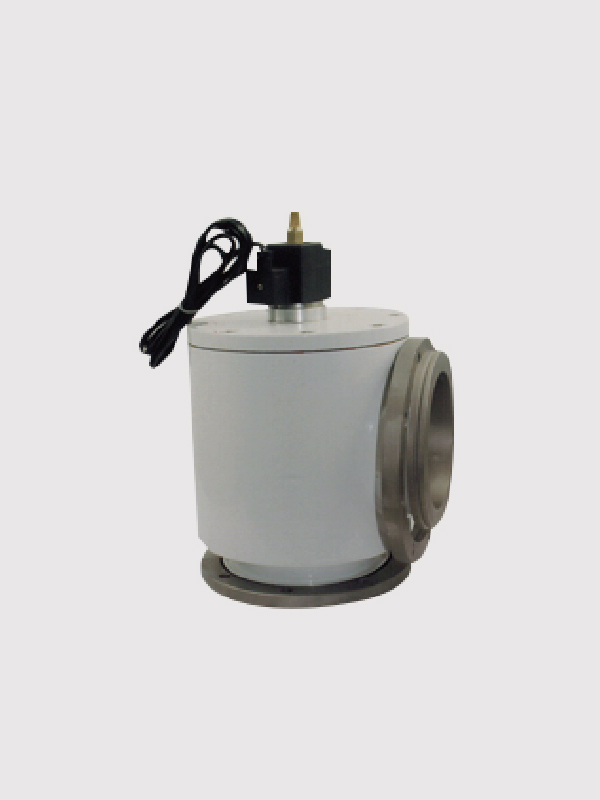

DYC-JQシリーズアングルパス電磁真空差圧式インフレーションバルブ付

インフレーションバルブ付きDYC-JQシリーズアングルパス電磁真空差圧は、機械式真空ポンプの吸気口に設置された新しいタイプの真空バルブです。その動作原理は、機械式ポンプとバルブが同じ回路に接続されていることです。真空ポンプが作動する必要がある場合運転が停止したり、突然電源が切れたりした場合、バルブは大気と真空の圧力差を利用してピストンを押し、自動的にバルブを閉じ、ポンプと真空の接続を遮断します。システムは、真空システムの真空度を維持し、真空ポンプへの空気を増幅して、真空ポンプのオイルが真空に戻るのを防ぎます。このシステムは、真空ポンプの再起動に役立ちます。真空ポンプが再び始動すると、バルブはスプリングを使用してピストンを押し開き、バルブを開きます。
適用可能な作動媒体は、空気と非腐食性ガスです。

主な技術的パフォーマンス

適用範囲

10 4 Pa〜10 -3 Pa

バルブ漏れ率 <10 -4 （Pa.L / S）
中温 -25℃〜80℃
開閉時間 <35
電圧 AC220V
設置方法 レベル

本体材質：ステンレス

モデル 直径（DN）
DYC-JQ25-KF 25
DYC-JQ4O-KF 40

本体材質：アルミ合金

モデル 直径（DN）
DYC-JQ25 25
DYC-JQ32 32
DYC-JQ40 40

本体材質：炭素鋼ニッケルメッキ

モデル 直径（DN）
DYC-JQ50 50
DYC-JQ65 65
DYC-JQ80 80
DYC-JQ100 100
DYC-JQ150 150

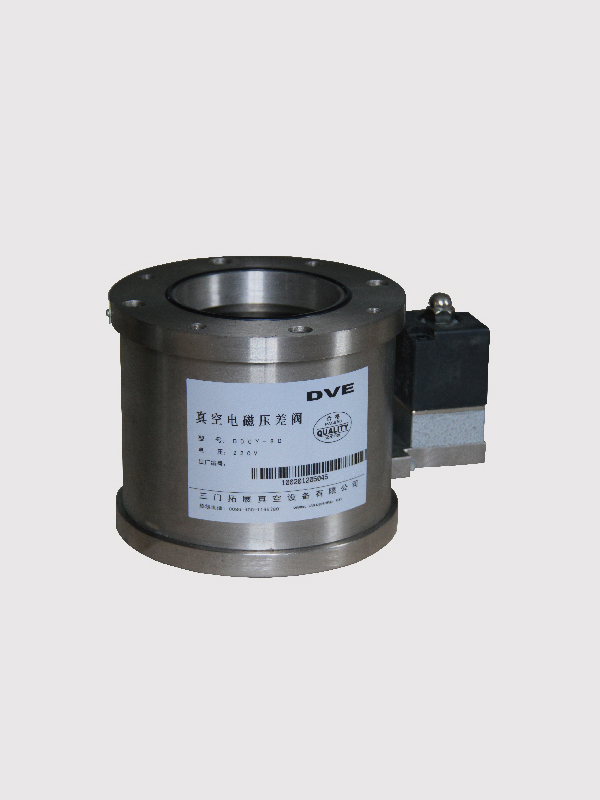

DYC-Qシリーズインフレーションバルブ付きストレートスルー電磁真空差圧

DYC-Qシリーズストレートスルー電磁真空差圧ベルトインフレーションバルブは、機械式真空ポンプの吸気口に取り付けられた新しいタイプの真空バルブです。その動作原理は、機械式ポンプとバルブが同じ回路に接続されていることです。仕事のために真空ポンプの運転を停止する必要がある場合、または突然の電源障害の場合、バルブは大気と真空の圧力差を使用してバルブを自動的に閉じ、ポンプと真空システムの接続ポンプを遮断し、真空を維持します真空システムの程度、および真空ポンプへの空気を増幅して、真空ポンプのオイルが真空システムに戻るのを防ぎます。これは有益です。真空ポンプが再起動します。真空ポンプが再起動すると、バルブは重力を使用してバルブプレートを自動的に落とし、バルブを開きます。
適用可能な作動媒体は、空気と非腐食性ガスです。

主な技術的パフォーマンス

適用範囲 10 4 Pa〜10 -2 Pa
バルブ漏れ率 <10 -4 （Pa.L / S）
中温 -25℃〜80℃
開閉時間 <35
電圧 AC220V
設置方法 垂直

モデル 直径（DN）
DYC-Q25 25
DYC-Q32 32
DYC-Q40 40
DYC-Q50 50
DYC-Q65 65
DYC-Q80 80
DYC-Q100 100
DYC-Q160 160

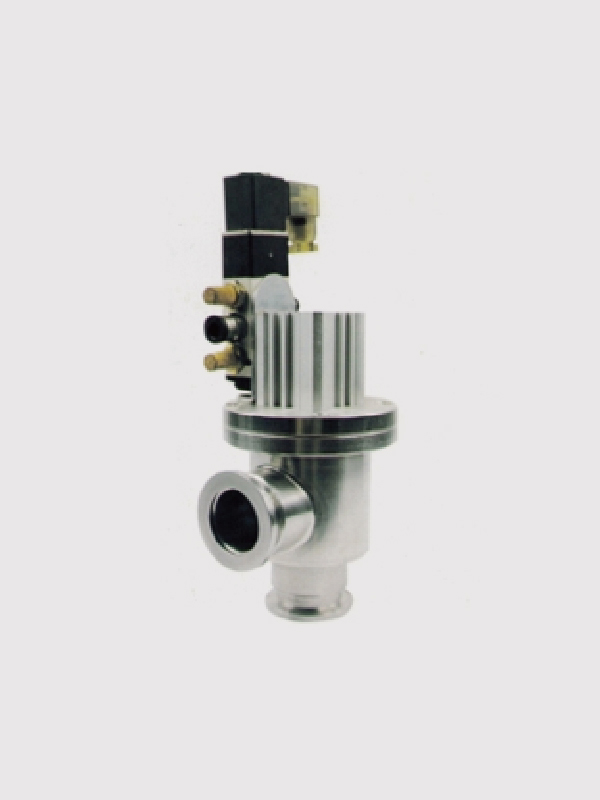

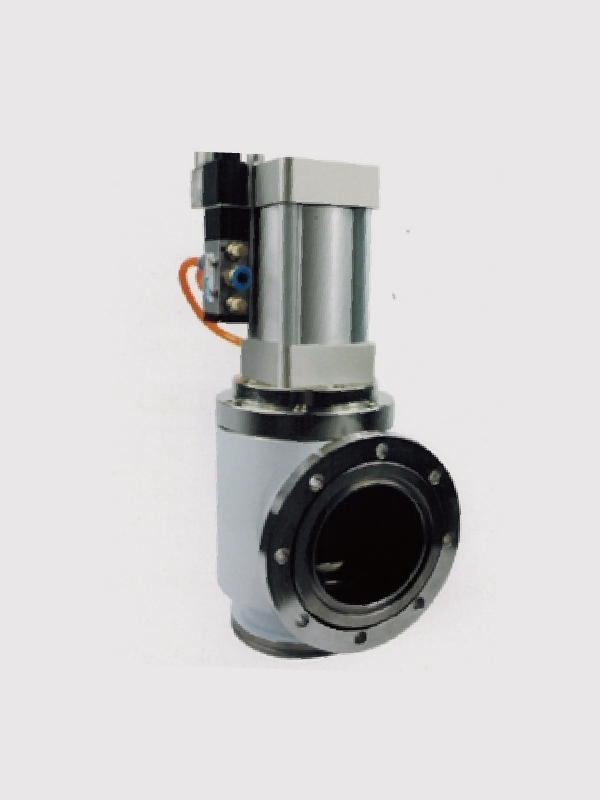

GDQ-Jシリーズアングルパスタイプ高真空電動ダイナミックバッフルバルブ

GDQ-Jシリーズアングルパス式高真空電動ダイナミックバッフルバルブは圧縮空気を動力源とし、電磁弁により空気路の方向を制御し、シリンダーピストンを押して往復運動させ、バルブステムの往復運動を駆動します。バルブプレートを開閉します。真空パイプラインを遮断して接続するために、バルブは安定したスイッチングと高い安定性を備えています。シリンダー構成は、1つの雰囲気に逆にすることも、真空側の雰囲気で開くこともできます。特にシャフトシールはベローズを採用し、シールの信頼性を高め、長期間使用できます。頻繁な切り替え時間で作業します。
適用可能な作動媒体は、空気と非腐食性ガスです。

主な技術的パフォーマンス

適用範囲（シャフトシールベローズ） 10 5 Pa〜10 -6 Pa
適用範囲（シャフトシールゴム） 10 5 Pa〜10 -4 Pa
バルブ漏れ率（シャフトシールベローズ） <10 -7 （Pa.L / S）
バルブ漏れ率（シャフトシールゴム） <10 -5 （Pa.L / S）
中温（シール材フッ素ゴム -30℃〜150℃
中温（シール材ニトリルゴム） -25℃〜80℃
設置方法 任意
電圧 AC220VまたはDC24V
空気圧 0.4MPa-0.8MPa
信号フィードバック 標準納品：フィードバック信号なし特別指定：DC / AC5-240V

GD-Jシリーズアングルパスタイプ高真空手動バッフルバルブ

GD-Jシリーズアングルパス高真空手動バッフルバルブを操作し、真空パイプラインの接続と遮断に使用します。

適用可能な作動媒体は、空気と非腐食性ガスです。

主な技術的パフォーマンス

適用範囲（シャフトシールベローズ） 10 5 Pa〜10 -2 Pa
適用範囲（シャフトシールゴム） 10 5 Pa〜10 -4 Pa
バルブ漏れ率（シャフトシールベローズ） <10 -7 （Pa.L / S）
バルブ漏れ率（シャフトシールゴム） <10 -5 （Pa.L / S）
中温（シール材フッ素ゴム -30℃〜150℃
中温（シール材ニトリルゴム） -25℃〜80℃
設置方法 任意

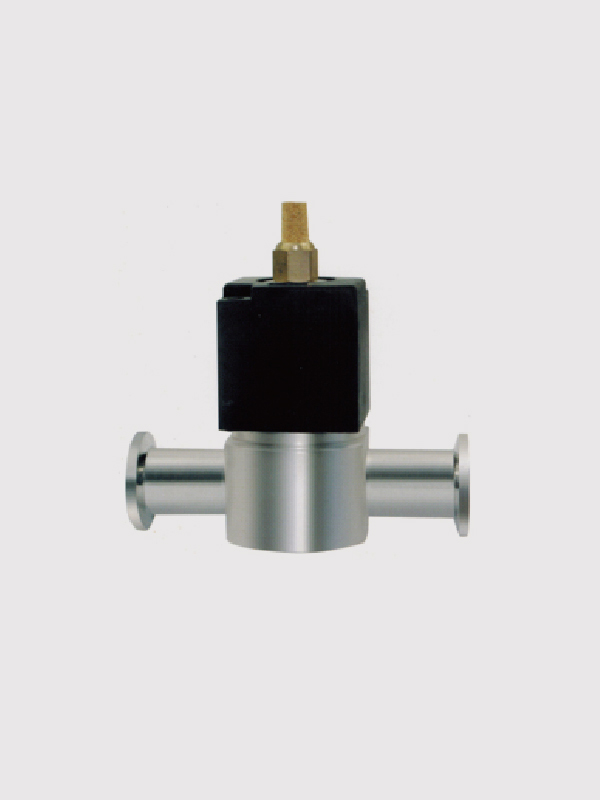

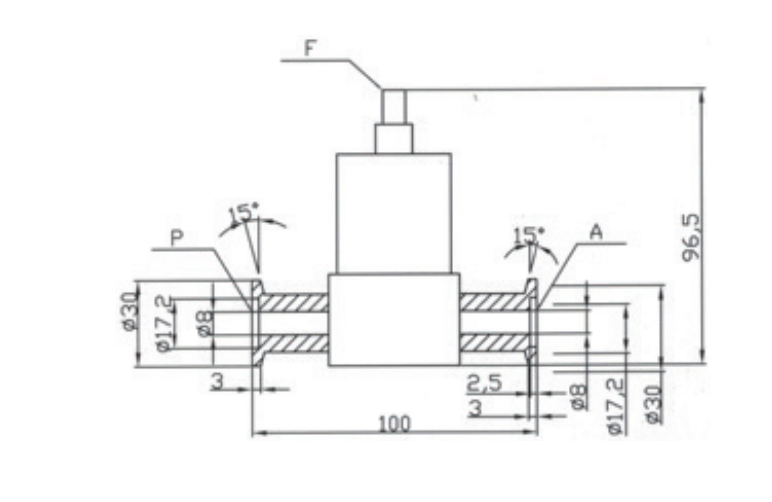

GDC-Q5タイプGDC-Q5シリーズ高真空電磁弁

GDC-Q5高真空ソレノイドバルブは、高真空システムと低真空システムに接続されています。バルブが通電され、バルブプレートが開かれると同時に、ガス入口が閉じられ、PエンドパイプとAエンドパイプが接続されます。電源がオフの場合、バルブプレートが閉じられ、PとAが閉じられます。システムの真空を確保するためにパイプラインの端が切断され、同時にガス充填ポートが開き、F端を通ってA側に膨張します。
GDC-5高真空ソレノイドバルブは、高真空システムと低真空システムに接続されています。バルブがオンになり、バルブプレートが開きます。これは、バルブプレートを接続または通電して、真空システムの空気の流れを開閉するために使用されます。また、真空システムを膨らませるのにも使用できます。バルブがオンになり、開きます。

主な技術的パフォーマンス

適用範囲 10 5 Pa〜10 -1 Pa
バルブ漏れ率 <10 -5 （Pa.L / S）
中温 -25℃〜150℃
開閉時間 <0.25
電圧 AC220VまたはDC24V
設置方法 任意
接続方法 Gb4982

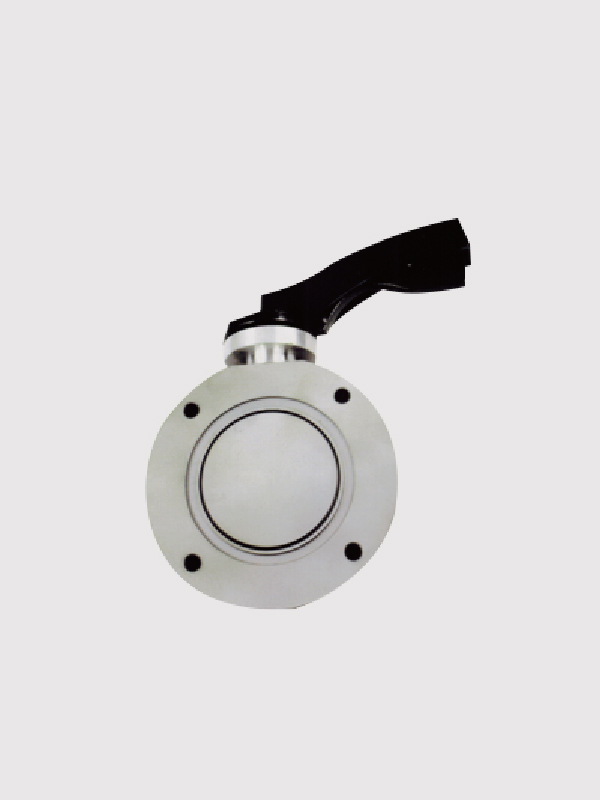

GIシリーズ高真空バタフライバルブ

Glシリーズの高真空バタフライバルブは、真空パイプラインを接続および遮断するために使用されます。適用可能な作動媒体は、空気と非腐食性ガスです。

主な技術的パフォーマンス

適用範囲 10 4 Pa〜10 -5 Pa
バルブ漏れ率 <10 -6 （Pa.L / S）
中温 -25℃〜80℃シール材はニトリルゴムです
-30℃〜150℃シール材はフッ素ゴムです

モデル 直径（DN）
GI-32 32
GI-40 40
GI-50 50
GI-63 65
GI-80 80
GI-100 100
GI-150 150

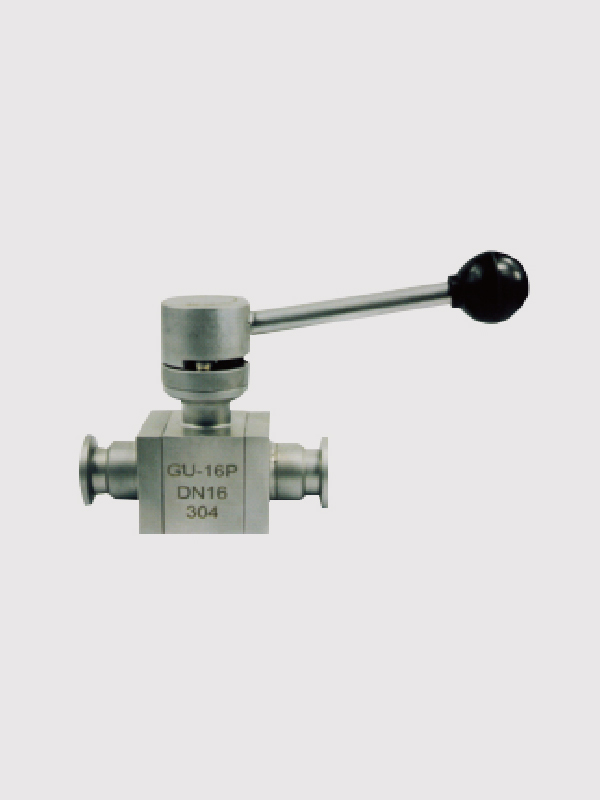

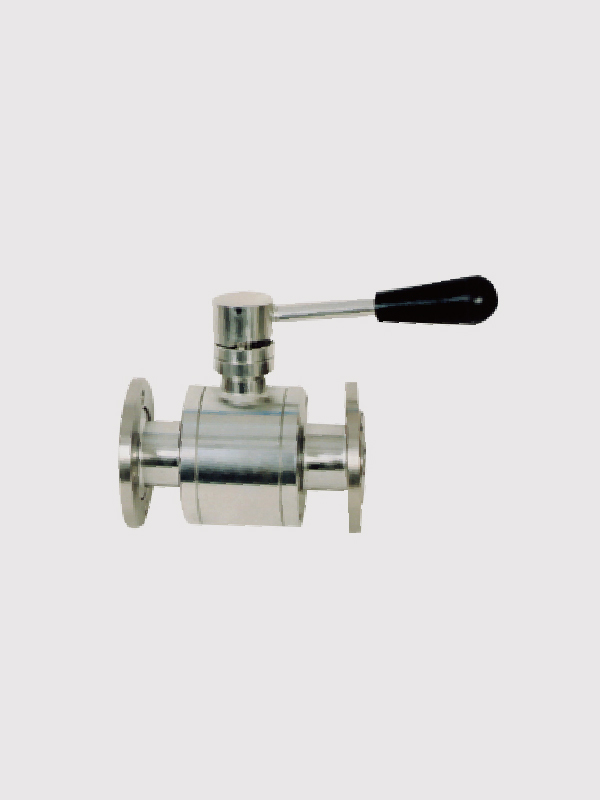

GUシリーズバキュームボールバルブ

GUシリーズ真空ボールバルブは、真空パイプラインを接続または遮断したり、流量を調整したりするために使用されます。バルブはストレートタイプで、球面でシールされています。真空状態でも低圧状態でも使用でき、どの位置にも設置できます。
適用可能な媒体は、酸、アルカリ性ガスまたは液体です。

主な技術的パフォーマンス

該当スコープGB / T6070ルーズフランジ該当スコープGB / T6070ルーズフランジ 10×10 5 Pa〜10 -4 Pa
対象範囲GB4982クイックリリース 2×10 5 Pa〜10 -4 Pa
バルブ漏れ率 <10 -5 （Pa.L / S）
中温 -30℃〜150℃

モデル 直径（DN）
GU-16 16
GU-25 25
GU-32 32
GU-40 40
GU-50 50
GU-63 63
GU-80 80

モデル 直径（DN）
GU-16-KF 16
GU-25-KF 25
GU-40-KF 40

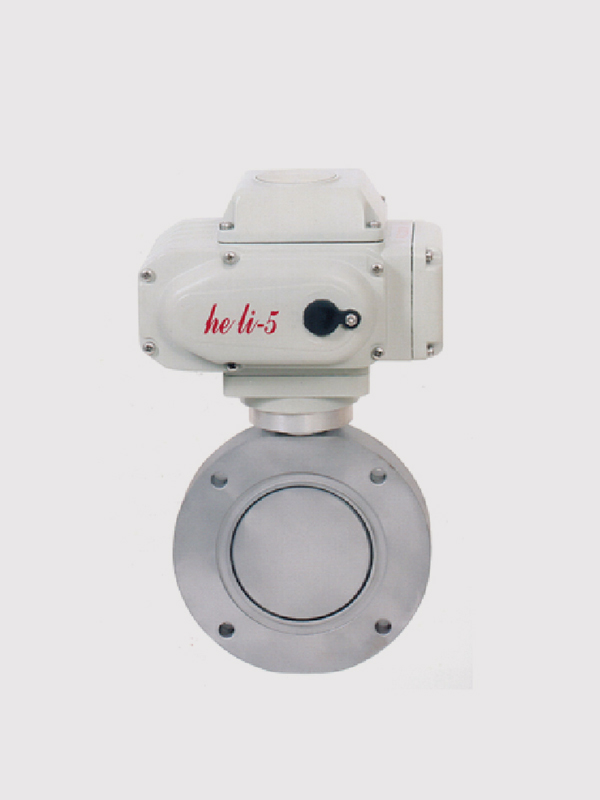

GIDシリーズ電気高真空バタフライバルブ

GIDシリーズの電気式真高高度バタフライバルブは、回転式の電気的および電子的に調整可能なバルブドライブを採用しています。外部電源（手動インデックススイッチまたはコンピュータ制御を使用）または外部入力信号によって制御して、バルブの開閉中間位置制御を実現し、空気の流れを接続または遮断する目的を達成します。真空パイプライン。
適用可能な作動媒体は、空気と非腐食性ガスです。

主な技術的パフォーマンス

適用範囲（Pa） 10 5 〜1.3×10 -5
バルブ漏れ率（Pa.L / S） ≤1.3×10 -6
開閉時間（S） DN≤6320; 80≤DN= 20030; DN≤25048
中温（℃） -25〜80（シール材はニトリルゴム）
-30〜150（シール材はフッ素ゴム）
フランジ規格 JB919
設置場所 任意
制御回路 標準工場：AC220V / 50Hzスイッチタイプ
特別指定：AC380V; DC24Vスイッチタイプ4〜20mADC調整可能タイプ
信号フィードバック 標準工場：パッシブコンタクトタイプ付き
特別指定：4〜20mADC調整可能タイプ

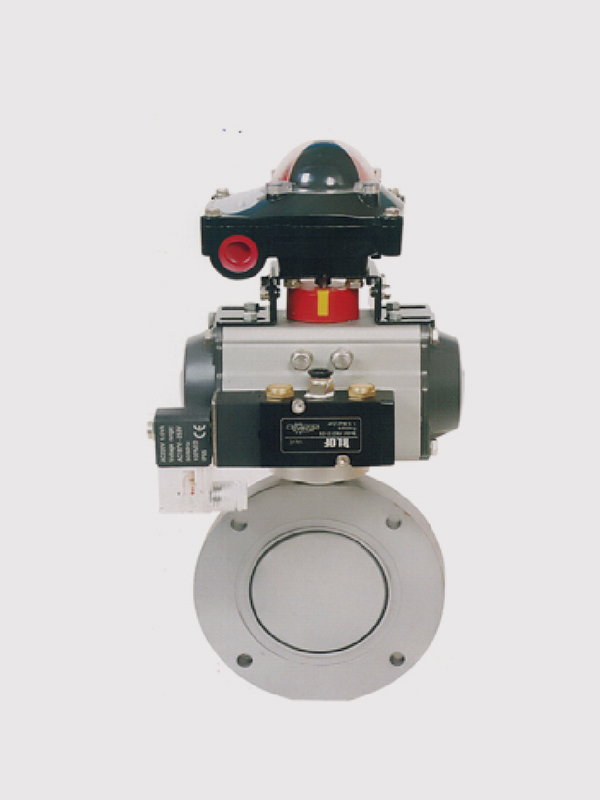

GIQタイプシリーズ空気圧高真空バタフライバルブ

GlQタイプシリーズの空気圧高真空バタフライバルブの空気圧アクチュエータは、圧縮空気を動力源とし、回転式の電気および電子調整バルブドライブを採用しています。外部電源（手動インデックススイッチまたはコンピュータ制御）または外部入力信号によって切り替えることができます。空気の流れを接続または遮断する目的を達成するために、中間位置のバルブ開閉の制御を実現します。真空パイプラインで。
適用可能な作動媒体は、空気と非腐食性ガスです。

主な技術的パフォーマンス

適用範囲（Pa） 10 5 〜1.3×10 -5
バルブ漏れ率（Pa.L / S） ≤1.3×10 -6
中温（℃） -25〜80（シール材はニトリルゴム）
-30〜150（シール材はフッ素ゴム）
フランジ規格 0.4〜0.6
フランジ規格 JB919
設置場所 任意
制御回路 標準工場：AC220V / 50Hz
特別指定：AC110V; DC24V; DC12Vなど
信号フィードバック 標準工場：バルブ位置インジケーター
特別指定：マイクロスイッチ;インテリジェント4〜20mA
信号フィードバック 標準工場：複動式
特別指定：単動式（スプリングリターン付き）
オプションの通常開または通常閉
